粉體設備廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工。根據所磨物料的細度和出料物料的細度，磨粉機（粉體設備）可分雷蒙磨粉機、高壓懸輥粉磨機、高壓微粉磨、直通式離心磨粉機、超壓梯形磨粉設備、三環中速微粉磨六種磨粉機類型。雷蒙磨粉機（粉磨機）要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、畚斗提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

雷蒙磨粉機工作原理

物料經粉碎到所需粒度后，由提升機將物料送到儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。在雷蒙磨磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。

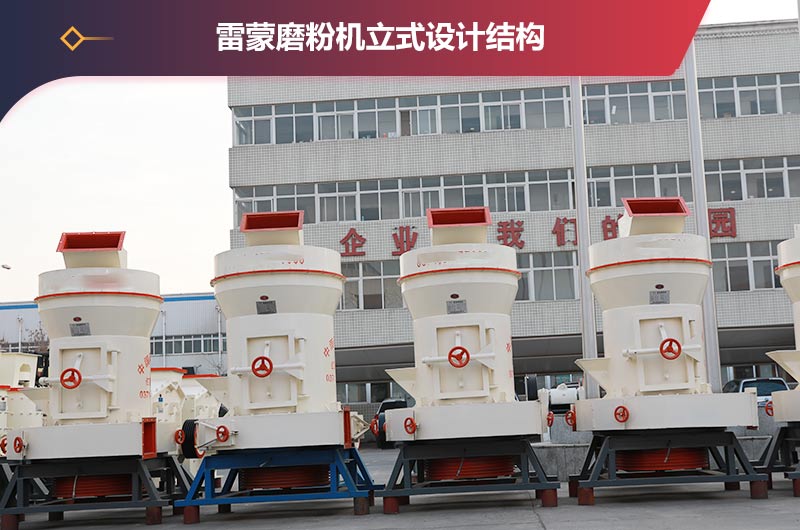

雷蒙磨粉機結構特征

1、立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系；

2、成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的；

3、機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠；

4、重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠；

5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方面。

高壓懸輥磨粉機適用范圍

高壓懸輥磨粉機適用范圍非常廣，可用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于 9.3 級，濕度在 6% 以下的非易燃易爆的礦山、冶金、化工、建材等行業 280 多種物料的高細制粉加工，成品粒度在 80-425 目范圍調節。該機可通過添加特殊裝置，可生產出 30-80 目的粗粉。

高壓懸輥磨粉機工作原理

高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高。當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。

高壓懸輥磨粉機（懸輥磨）結構介紹

高壓懸輥磨主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。

高壓懸輥磨粉機型號有：YGM65、YGM75、YGM85、YGM95、YGM130

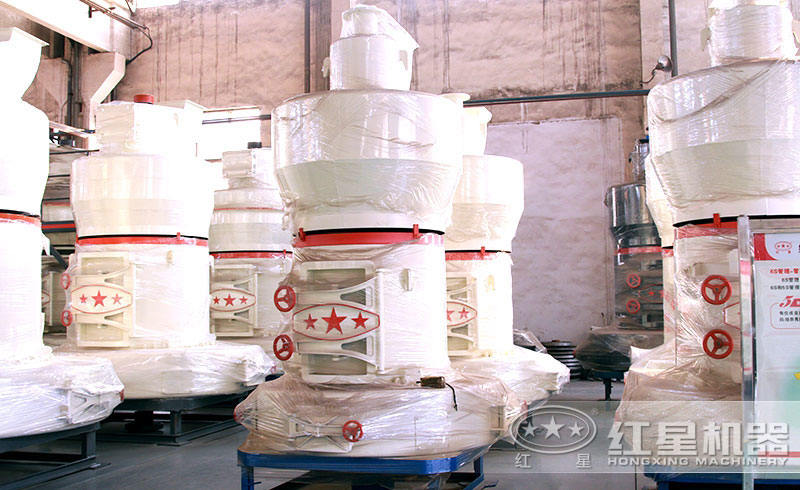

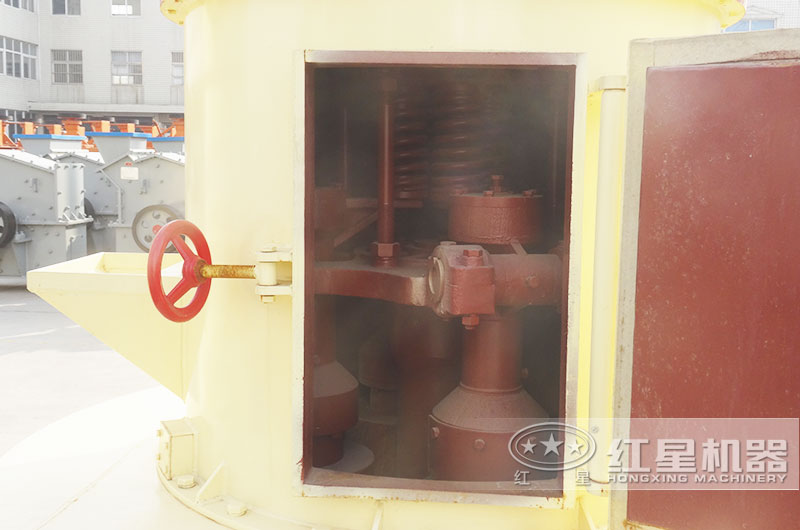

高壓微粉磨粉機的結構組成

高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。在高壓微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

高壓微粉磨粉機工作過程

物料被破碎后由提升機送入儲料倉，再由振動給料機均勻送入主機磨室，后被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，達不到細度又落回重磨，合格細粉則隨氣流進入成品旋風集粉器，與空氣分離從出料口排出即為成品。

物料含有一定的水分，研磨時會產生一定的水汽，以及整個管道由于密封不嚴密致使一定的外界氣體被吸入，使系統循環風量增加，為保證磨機在負壓狀態下工作，多余的風量進入布袋除塵器凈化后排入大氣中。

高壓微粉磨粉機性能特點

1、與氣流磨相比適用范圍更大；2、與其它同類磨機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg；3、節能。在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一；4、投資小，收益高。在產量和細度相同的情況下，其價格僅為氣流磨的八分之一；5、進料粒度大，出料一次性平均粒徑可達到6.5um的超細粉；6、重疊式多極密封研磨裝置，密封性能好；7、除塵效果完全達到國家粉塵排放標準。

高壓微粉磨粉機型號：7826、8327、9531

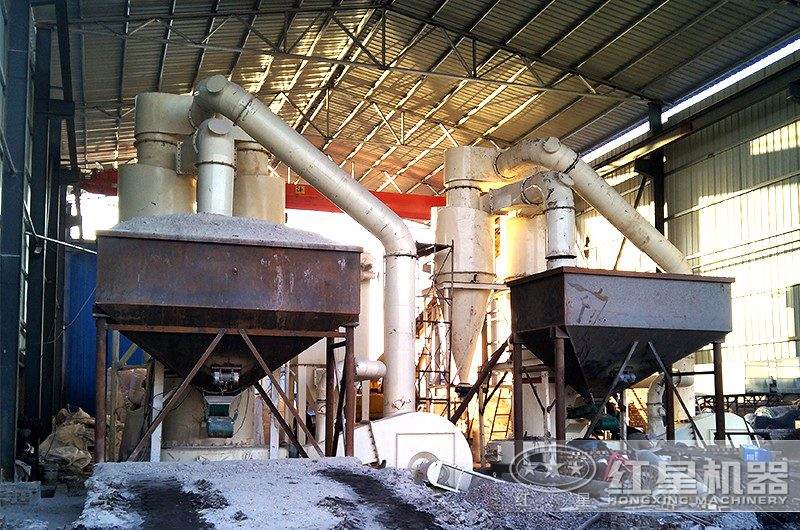

直通式離心磨粉機（粉磨機）工作原理

直通式離心磨粉機（粉磨機）工作原理：工作過程中，電動機通過三角帶輪與中心軸帶動磨輥吊架旋轉，通過軸承與擺軸吊裝的磨輥隨著磨輥吊架轉動的同時，沿磨環內圓滾動。除塵風機使磨機的進出口形成負壓，無粉塵污染，同時排除機內的熱量。

直通式離心磨粉機（離心磨）主要特點

節能、易磨損件利用率高、可用于混法生產、占地空間小 。

直通式離心磨粉機（離心磨）型號：ZTM86、ZTM125

超壓梯形磨粉機

主要適用于冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工，可加工石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、鐵礦、銅礦、氧化鐵紅、鋯英砂、礦渣、水泥熟料、活性炭、白云石、花崗巖、石榴子石、氧化鐵黃、化肥、復合肥、粉煤灰、煤、菱美砂、氧化鉻綠、金礦、紅泥、粘土、高嶺土、焦炭、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、頁巖、玄武巖、石膏、石墨、碳化硅、保溫材料等莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料。

超壓梯形磨粉機型號：TGM100、TGM130、TGM160
