顎式破碎機基本的機型有兩種（即：簡擺式破碎機和復擺式破碎機）

作者：紅星機器 發表于： 2011-12-19 14:16:56更新于： 2019-09-02 11:08:45

楊帥軍老師 紅星技術工程師

獲取報價

粗破|細破

粗破：主要設備有：顎式破碎機（打石機）、錘石機。鄂式打石機為驅動擠壓型破碎機，電動機驅動皮帶和皮帶輪，通過偏心軸承帶動上下顎運動，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎。破碎后的物料多為粗破，粒度在10mm到400mm之間。粗碎機簡稱粗破。廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。粗碎機又稱粗顎式破碎機是一種對各種硬度物料進行粗碎、或中碎的破碎設備。粗碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡易、運營費用經濟等特點。

細破：主要設備有：錘石機（錘式破碎機），反擊式破碎機、圓錐破碎機等。該系列設備對石料進行擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直到從排料口排出。

紅星細破生產廠家生產的細破是新一代適用中高硬度物料細碎機，其節電降耗比目前傳統的輥壓機要好，綜合效果比圓錐式破碎機要強。該細破設計的五個優點。即：高線速度、耐磨件材質、機體結構、篦板的設計、鋼性硬擠壓破碎的影響，完全實現了有效控制出料粒度長期穩定，具有細碎效率高、功耗極低、防塵好、易件壽命長、配件費用低、 運轉率很高、維修簡便等特點。河南紅星細碎機生產廠家的粗細破具有作業直接有效、適應性強、配置靈活、性能可靠、維修方便等特點。

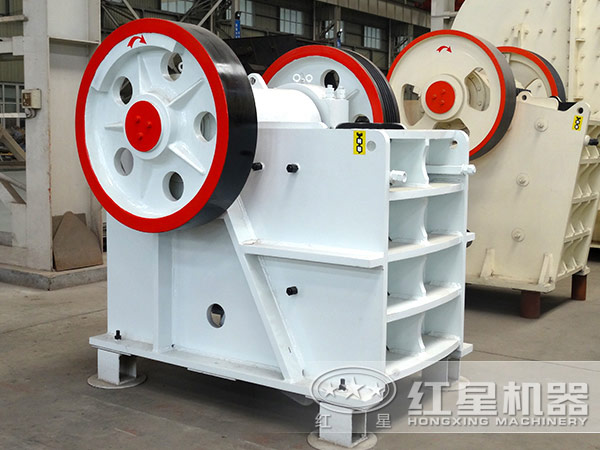

簡擺式破碎機的工作原理是

電機驅動皮帶和皮帶輪，通過偏心軸使連桿上下運動。當連桿上升時，肘板之間的夾角變大，從而推動動鄂板向固定鄂板接近，于此同時物料被壓碎；當連桿下行時，肘板之間的夾角變小，動鄂板載拉桿彈簧的作用下離開固定鄂板，此時被壓碎的物料從破碎腔排出。隨著電動機連續轉動而破碎機動鄂周期性的壓碎物料。這種破碎機由于動鄂式繞懸掛點做簡單擺動，顧稱作簡擺式破碎機。該機是曲柄雙搖桿機構。動鄂繞懸掛軸擺動的痕跡為圓弧。

將簡擺式破碎機動鄂懸掛軸去掉，并將動鄂懸掛在偏心軸上，同時去掉前肘板和連桿，邊構成簡擺式破碎機。由于該機動鄂繞偏心軸轉動的同時，還繞同一中心做擺動，構成一種復雜運動，顧稱為復擺式破碎機。該機是曲柄連桿機構，動鄂運動軌跡為連桿曲線，視為橢圓。

這兩種破碎機比較，簡擺式破碎機是動鄂垂直行程較小，使襯板磨損輕；在工作中連桿施以較小的力而肘板能產生很大的推力；其缺點是：結果復雜又比較中，比同規格的破碎機重20%~30%；其次它的動鄂運動軌跡不理想，其上部水平行程較小而下部水平行程較大。破碎機腔中物料分布是：上腔里料塊較大而下腔里塊料較小，大塊要求有較大的壓碎行程而小塊剛好相反。若滿足大塊物料要求，則排料口水平行程又偏大，不能保證產品粒度。此外，動鄂在壓碎物料的過程中，有阻礙排料作用。因此，在相同條件下，它比復擺式破碎機生產率低30%左右。隨著滾動軸承質量和耐磨材料耐磨性能的提高以及采用現代的設計方法，減輕襯板的磨損等，復擺式破碎機基本替代了簡擺式破碎機。紅星機器生產的規格的有1200×1500破碎機。目前，從國內外市場看，大部分還是使用復擺式破碎機，紅星機器根據市場需求，產品特點，在復擺式破碎機的研發方面不斷投入。

1200×1500破碎機/1500×2100

1200×1500破碎機/1500×2100破碎機進料粒度小于1100mm，出料粒度在200-360 可調??！單位產量在300-400噸，適配160KW電動機！鑄鋼殼體，耐磨高錳鋼的顎板！

1200×1500破碎機與1500×2100破碎機特點

1、破碎腔深而且無死區，提高了進料能力與產量；

2、1200×1500破碎機與1500×2100破碎機破碎比大，產品粒度均勻；

3、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；

4、潤滑系統安全可靠，部件更換方便，保養工作量??；

5、結構簡簡，工作可靠，運營費用低。

6、設備節能：簡機節能15%～30%，系統節能一倍以上；

7、排料口調整范圍大，可滿足不同用戶的要求；

8、噪音低，粉塵少。

哪一家破碎機好？

好破碎機的選擇不能光看大小。重要的是要根據自己的選礦流程來選礦適合自己產量和成品粒度的破碎機械，一個完整的生產線要幾種破碎機搭配才能更好的進行生產，另外破碎機的質量也不可忽視，耐磨件，電機都襯板，是破碎機質量的重要標準。

河南破碎機生產廠家眾多，選擇合適的破碎機廠家尤為重要，河南紅星礦山機器有限公司是河南一家大型破碎機生產基地，從事破碎生產30余年，在業內享有較高的評價。曾一度被廣大客戶評為“河南好破碎機廠家”。

我廠生產的簡擺式破碎機和復擺式破碎機由于結構簡簡、價格低廉、操作簡簡、堅固耐用、維護容易等優點，早已成為我國生產多、使用廣的破碎設備。這兩種破碎機可破碎各種硬度的礦石和巖石，并且該破碎機可對物料同時進行粗破和細破。另外我公司的1200×1500破碎機和1500×2100破碎機是吸收國內外先進技術，結合國內砂石行業具體工礦條件研發而成，適用于冶金、礦山、建筑、交通、水泥等部門，作為粗碎、中碎抗壓強度在300Mpa以下的各種礦石或巖石之用。

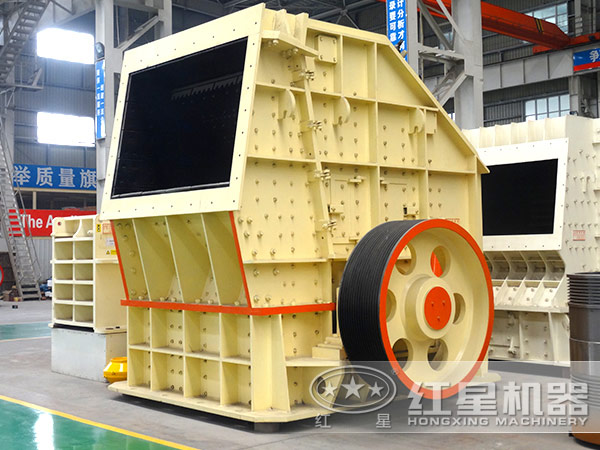

河南紅星是專業的破碎機生產廠家、生產的破碎機系列廣泛應用在花崗巖破碎、硅石破碎、玻璃石破碎等物料的破碎處理。其中紅星生產的大型破碎機在國內名聲很響，其中顎式破碎機：1200X1500型和1500X2100型和反擊式破碎機：1315反擊破、1520反擊破在市場上享有較高的評價。
